デジタルカメラ（CAMEDIA X-200）の改造／外部スイッチによるコントロール

初出：2006/06/13 T.Shirai
更新：2006/06/13 T.Shirai

６．ファンクションＳＷ（メニュー選択等）の改造

　メニューの選択や画面表示のON/OFFなど，本体操作のための５つのスイッチが液晶パネル右横に６個あります．これもできれば外部からコントロールしたい．そこでスイッチまわりの解析を行ないました．

　

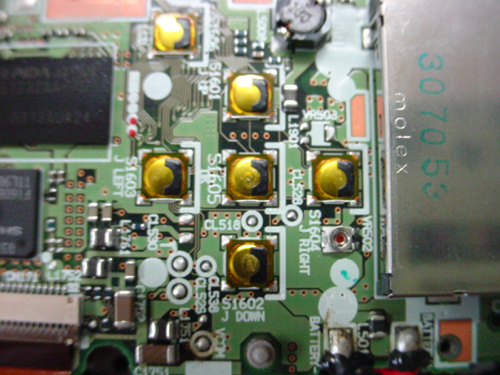

　金色の丸い出っ張りがスイッチです．メカニカルスイッチで，押すとピコッと凹みます．金色のダイアフラム（でいいのかな？）の復元力を利用しているようです．四隅に表面実装用の端子があります．どうやら足は４つあるけれども，一般的なタクトスイッチと同様に1a接点のようです．

　

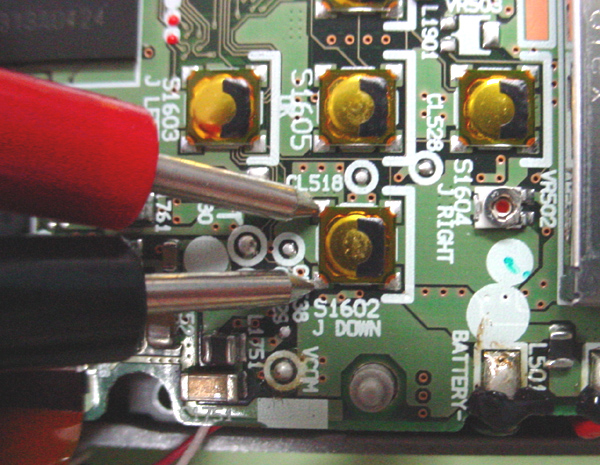

　テスターを当てて接続を調べます．６個のスイッチから６×２＝１２本の線を半田付けして引き出すのでは嵩張りますし，大変です．きっと端子の一端は６個ともGNDに共通で落ちているのじゃないだろうか？と期待したのですが．．．ダメでした．以前にも学習リモコンを分解して解析したことがあるのですが，その時の状況によく似ています．
